Beschreibung

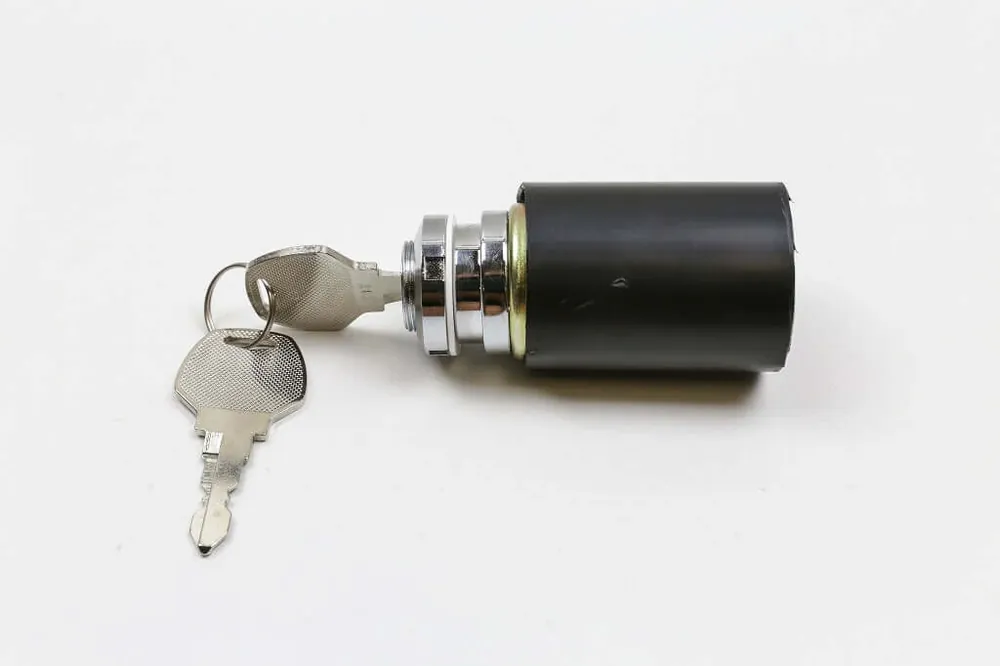

Hochwertiges Zündschloß, fertig konfiguriert für SE Kabelbaum. Auch als Universal-Lösung für individuelle Umbauten bestens geeignet. Der Anschlußbereich wird durch den mitgelieferten Schrumpfschlauch (3:1) geschützt. Sehr robust, dadurch kann es praktisch überall montiert werden (ob im Cockpit, in der Lampe oder im Motordeckel).
Bohrung für Gewinde 20mm
Durchmesser maximal 32mm
Tiefe Gewinde: 11mm
Einbautiefe 55mm
Gesamtlänge 65mm
Das Zündschloss hat drei Stellungen:
Zündung aus
Zündung an
Zündung an + Licht
Zündung aus
Zündung an
Zündung an + Licht
Anschlüsse:
B = Klemme 30 Batterie +
IG = Klemme 15 geschaltetes +
L = Klemme 58 Licht
Achtung: Wir übernehmen keine Gewähr für die Kabelfarben und empfehlen dringend vor der Belegung die Anschlüsse mit einem Multimeter durchzumessen.
Bei Verwendung an einem originaler Kabelbaum: Dieser hat vier Anschlüsse. Das zusätzliche grau Kabel ist für das Standlicht und muss bei Verwendung dieses Zündschlosses mit auf die Klemme L gelegt werden. Eine separate Schaltung des Standlichtes über das Zündschloss ist nicht möglich.
Farben originaler Kabelbaum:
Klemme 30 Batterie + (in der Regel Rot)
Klemme 15 geschaltetes + (in der Regel Grün)
Klemme 58E Licht (in der Regel grau/blau für Fahrlicht)
Klemme 58A Licht (in der Regel grau für Standlicht)
